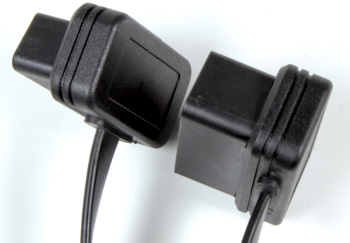

Ultra flaches Verlängerungskabel: OBD-2 Stecker (männlich) nach OBD-2 Buchse (weiblich)

Länge: 100 cm

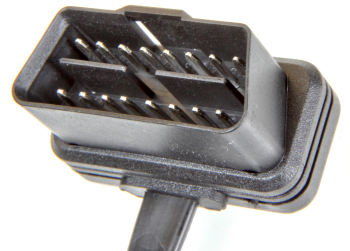

Super flache OBD-2 Stecker (nach SAE J1962 / ISO 15031-3 Norm mit vorauseilender Masse an Pin 4 und 5). Normgerechte Ausführung mit Mittelsteg für Typ B (LKW) - kann aber auch im PKW genutzt werden. Steckerkragen: 45 x 22 (26) mm und lediglich 9 mm dick.

Stabile, industriell gefertigte Ausführung mit vergossenen Steckern.

Belegung 1:1 mit den wichtigsten Signalpins:

Pin	Beschreibung
2	J1850 Bus+
4+5	Masse
6	CAN High (J-2284)
7	ISO 9141-2 K Ausgang
10	J1850 Bus
14	CAN Low (J-2284)
15	ISO 9141-2 L Ausgang
16	Batterie-Spannung +12V

Für eine grössere Darstellung klicken Sie bitte auf eins der Bilder.
