Voll belegter Stecker für ältere OBD Diagnoseanschlüsse bei BMW Fahrzeugen. Ideal zum Eigenbau individueller Diagnosekabel und von Adaptern.

• Handliches Gehäuse
• Alle 20 Pins vorhanden
• Pins massiv und gut zu löten
• Knickschutztülle enthalten
• Inkl. Montagematerial

Pin	Funktion
2	CAN High
3	CAN Low
4	Abschirmung CAN
14	Batteriespannung +12V
15	Diagnose Datenleitung RXD (L-Leitung)
16	Spannung bei Zündung Ein
17	Diagnose Datenleitung TXD (K-Leitung) bei 4-Zylinder Benzinmotor
19	Masse
20	Diagnose Datenleitung TXD (K-Leitung) bei 6-Zylinder und größer

Folgende Übersicht zeigt, wie üblicherweise der BMW-Stecker mit einer modernen OBD-2 Buchse verbunden wird, um mit einem gängigen KL-Interface am BMW die Diagnose durchführen zu können:

OBD II                BMW
Pin                   Pin

16 ------------------- 14
15 ------------------- 15
                    -- 17
7  ----------------|
                    -- 20
4  --
     |---------------- 19
5  --

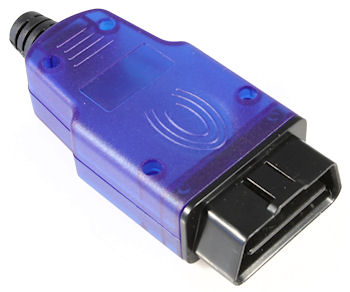

Abbildung ähnlich
